Hvorfor produsenter bytter til en helautomatisert strømledning
A Helautomatisk strømledningsmonteringslinje erstatter manuelle kutte-, stripping-, krympe- og støpestasjoner med synkroniserte robotmoduler som flytter en ledning fra rå ledning til en ferdig, testet plugg i en enkelt kontinuerlig strøm. Dette skiftet er viktig fordi strømledningsproduksjonen er høyvolum og repeterende av natur, og selv små manuelle inkonsekvenser i krympedybden eller wirestrippingslengden kan føre til feltfeil, garantikrav eller sertifiseringsavvisninger.
Kjernefordelen er gjennomstrømning sammen med repeterbarhet. En godt innstilt automatisert linje kan sende ut flere tusen ferdige ledninger per skift mens den holder dimensjonstoleranser som manuelle stasjoner ikke konsekvent kan matche. Fabrikker som konverterer fra halvautomatiske til helautomatiske celler rapporterer vanligvis tosifrede gevinster i daglig produksjon sammen med et målbart fall i omarbeidingshastigheter, siden hver krympe-, sveise- og formsyklus følger de samme programmerte parametrene i stedet for å være avhengig av operatørens ferdigheter.
Hvordan en Helautomatisk strømledningsmonteringslinje Fungerer
Prosessen er organisert som en sekvens av dedikerte stasjoner koblet sammen med transportbånd eller roterende indekseringsbord, slik at ledningen går automatisk frem når hver operasjon er bekreftet.
Kjerneprosessstasjoner
- Trådmating og presisjonsskjæring til spesifisert ledningslengde
- Dual-ende stripping for å eksponere ledere uten å ha kutt i kobbertrådene
- Klemmekrymping eller ultralydsveising for sikker elektrisk tilkobling

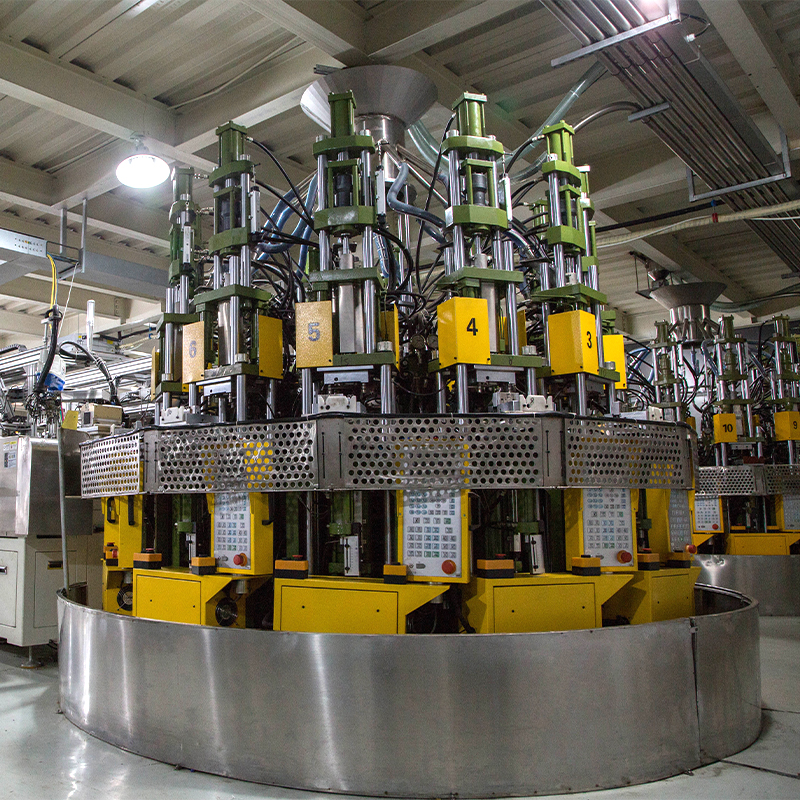

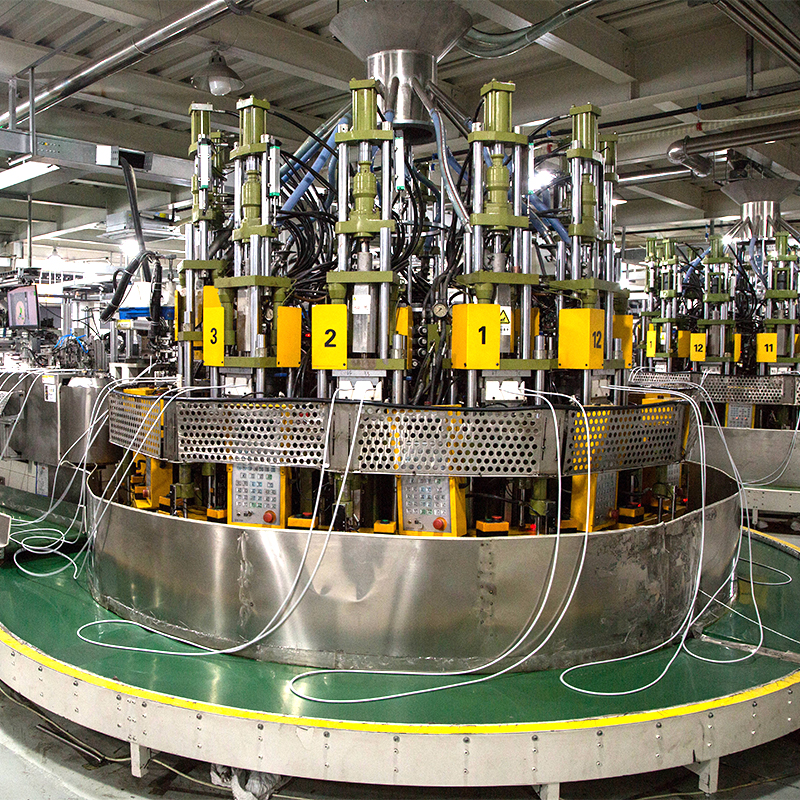

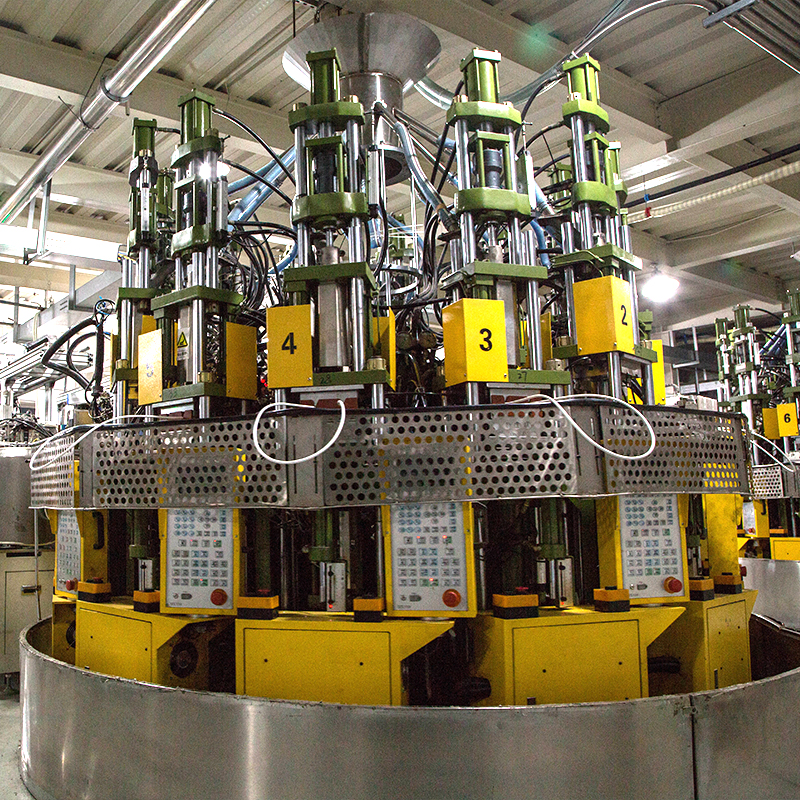

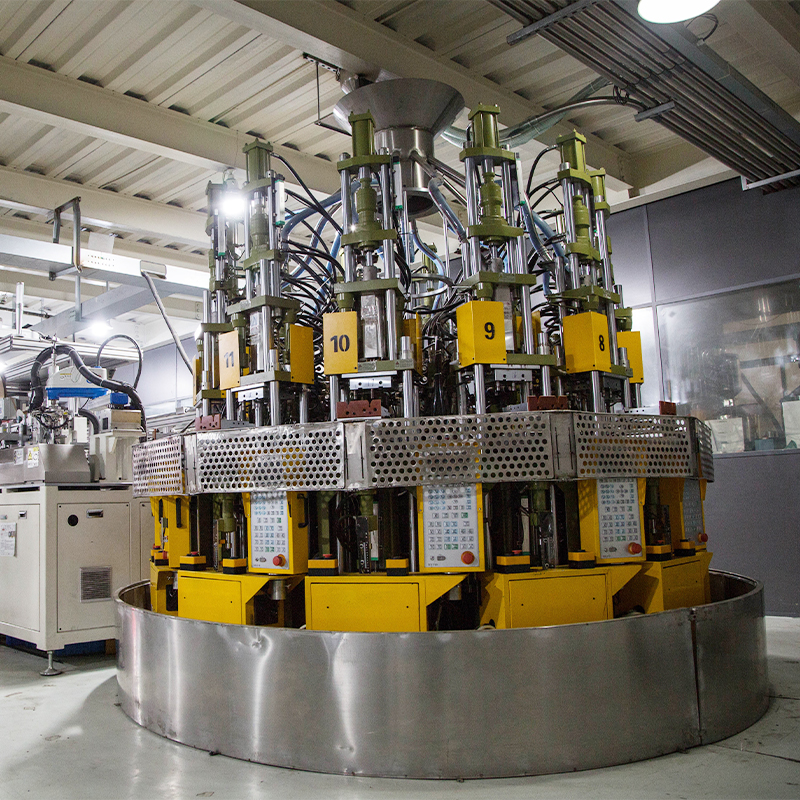

- Plugg kroppens sprøytestøping eller mekanisk montering rundt de krympede terminalene
- In-line elektrisk testing, inkludert kontinuitet, dielektrisk motstand og polaritetskontroller
- Automatisk merking, opprulling og pakking
Fordi testing er innebygd direkte i linjen i stedet for å utføres som et separat offline batch-trinn, blir defekte enheter flagget og kastet ut umiddelbart, og hindrer dem i å nå emballasjen. Denne innebygde kvalitetskontrollen er en av hovedårsakene til at automatiserte linjer er foretrukket for ledninger som må oppfylle UL-, VDE-, CCC- eller SAA-sertifiseringskrav.
Materialvalg og dets innvirkning på linjeytelse
En automatisert linje er bare så pålitelig som kabelkappen og isolasjonsmassen som går gjennom den. Inkonsekvente PVC-forbindelser kan føre til at strippingstasjoner etterlater gjenværende isolasjon på ledere eller omvendt til å hakke kobberet, som begge utløser avslag på den elektriske teststasjonen. Leverandører som f.eks Hejin Electronics Technology Co., Ltd. , etablert i 2010 og driver helautomatiserte blandingslinjer med seks interne blandere på tvers av et 20 000 kvadratmeter stort anlegg, produserer miljøvennlige, flammehemmende, isolerende og omhyllende PVC-blandinger konstruert spesifikt for stabil ytelse på høyhastighets lednings- og kabelutstyr, og støtter en årlig kapasitet på 00020 til 0002 per år.
Å matche jakkeblandingens hardhet og elastisitet til strippebladinnstillingene reduserer mikrokutt på ledertråder, noe som igjen reduserer feilraten ved dielektrisk motstandstesten – ofte den største enkeltkilden til skrap på en strømledning.
Måling av linjeeffektivitet: Nøkkelutgangsmålinger
Før de investerer i automatisering, sammenligner produsenter vanligvis en håndfull ytelsesindikatorer mellom manuelle og automatiserte oppsett for å rettferdiggjøre kapitalkostnaden.
| Metrisk | Manuell montering | Helautomatisk linje |
|---|---|---|
| Operatører kreves per linje | 6–10 | 1–2 |
| Dimensjonskonsistens | Operatøravhengig | Programstyrt, repeterbar |
| Inline elektrisk testing | Batch, offline | 100 % in-line testing |
Anlegg som produserer i industriell skala illustrerer hva full automatisering kan oppnå: Cixi Wanneng Electron Co., Ltd. , grunnlagt i 1995, driver en smart fabrikk som viser mer enn 600 000 enheter daglig , støttet av over 100 ingeniører og sertifiseringer, inkludert UL, VDE, CCC, SAA, UKCA, CE, RoHS og REACH, og betjener kunder med husholdningsapparater, medisinsk utstyr og elektroverktøy.
Velge en automatisert linje for forskjellige ledningstyper
Ikke alle strømledninger krever det samme verktøyet. Linjekonfigurasjonen bør tilpasses kontaktstandarden og kabelmåleren som produseres.
- Regionale pluggstandarder (USA, EU, Storbritannia, AU) krever hver dedikert formverktøy og terminalkrympeprofiler
- Kabeltverrsnitt fra 0,5 mm² til tyngre målere trenger justerbare strippe- og krympekraftinnstillinger
- Medisinske og industrielle applikasjoner krever ofte ekstra sporbarhetsmerking og strengere tålespenningsterskler
Full intern kapasitet, fra kobbertrådtrekking til pluggstøping, gjør at en produsent kan justere disse parameterne raskt uten å vente på outsourcede komponenter, noe som forkorter overgangstiden når du bytter mellom ledningstyper eller pluggstandarder.
Ofte stilte spørsmål
Q1: Hvor mye gulvplass har en helautomatisk samlelinje for strømledninger vanligvis krever?
Layoutene varierer etter antall stasjoner, men de fleste lineære eller roterende konfigurasjoner for standard to- og treledersnorer passer innenfor 15–30 meter fra produksjonsgulvet, inkludert buffersoner for innkommende sneller og utgående pakking.
Spørsmål 2: Kan én linje håndtere flere pluggstandarder, for eksempel å bytte mellom kontakter i USA og EU?
Ja, forutsatt at linjen bruker hurtigskiftende formsett og justerbart krympeverktøy; overgang tar vanligvis et definert oppsettvindu i stedet for en fullstendig ombygging, men nøyaktig tid avhenger av utstyrsleverandørens design.
Q3: Hva forårsaker de fleste avvisningene på en automatisert strømledning?
Flertallet av avslagene går tilbake til to kilder: inkonsekvent isolasjonsmasse som fører til strippingdefekter, og feiljusterte krympedyser som forårsaker dårlig kontakt mellom terminal og leder – begge inline elektriske tester er designet for å fange opp før pakking.
